Gewerke > Textilreiniger > Hauptverbraucher und Einsparpotentiale
Übersicht
- Energiebedarf im Textilreinigungsgewerbe
- Stromverbrauch pro gereinigtem Hemd
- Energieintensive Maschinen und Anlagen
- Dampferzeugung
- Chemische Reinigung
- Nassreinigung
- Wäschetrockner
- Finisher
- Mangeln
- Wäschepresse
- Bügeltische
- Detachur
- Ergänzende Verbraucher in Wäschereien
- Arbeits- und Gesundheitsschutz
Energiebedarf im Textilreinigungsgewerbe
Textilreinigungen und Wäschereien gehören zu den energieintensiven Gewerken. Im Branchenvergleich aller deutschen Handwerksbetriebe führen Textilreinigungsunternehmen damit das Feld der Energieverbraucher an; im Durchschnitt benötigen sie hierfür 10‑15 % ihres Jahresumsatzes und verursachen dadurch etwa 9 % der gesamten Energiekosten aller deutschen Handwerksbetriebe. Der Verbrauch teilt sich im Durchschnitt zu 10-15 % für elektrische Antriebsenergie/ Beleuchtung und zu 85‑90 % für die Erzeugung von Prozesswärme auf.
Neben der möglichen elektrischen Wärmeerzeugung sind die größten elektrischen Verbraucher Elektromotoren, Klima- und Lüftungsanlagen, Druckluft und Beleuchtung.
Der mit Abstand größte Wärmeenergiebedarf wird für die Erzeugung von Prozessdampf eingesetzt.
Dampf wird für fast alle Reinigungs,- Trockungs- und Finishing- bzw. Formprozesse eingesetzt, soweit keine direkte Beheizung über Gas möglich ist.
Um den Gesamtenergiebedarf von unterschiedlich energieeffizienten Betrieben miteinander vergleichen zu können, werden durchschnittliche Verbrauchswerte in kWh pro Kleidungsstück oder kg Wäsche angegeben. Bei solchen Vergleichen müssen ähnliche Betriebe miteinander verglichen werden. Die folgende Tabelle gibt beispielhafte Werte als erste Annäherung wieder.
Neben der möglichen elektrischen Wärmeerzeugung sind die größten elektrischen Verbraucher Elektromotoren, Klima- und Lüftungsanlagen, Druckluft und Beleuchtung.
Der mit Abstand größte Wärmeenergiebedarf wird für die Erzeugung von Prozessdampf eingesetzt.
Dampf wird für fast alle Reinigungs,- Trockungs- und Finishing- bzw. Formprozesse eingesetzt, soweit keine direkte Beheizung über Gas möglich ist.
Um den Gesamtenergiebedarf von unterschiedlich energieeffizienten Betrieben miteinander vergleichen zu können, werden durchschnittliche Verbrauchswerte in kWh pro Kleidungsstück oder kg Wäsche angegeben. Bei solchen Vergleichen müssen ähnliche Betriebe miteinander verglichen werden. Die folgende Tabelle gibt beispielhafte Werte als erste Annäherung wieder.
 |
| Energiebedarf Textilreiniger |
| Copyright: Gertec GmbH |
DRUCKEN
Stromverbrauch pro gereinigtem Hemd
Eigene Messungen der Regionalen Entwicklungswerkstatt Hamburg haben Verbräuche für die Reinigung von Obergarderobe in der chemischen Reinigungsmaschine sowie für das Waschen und Trocknen, bzw. Finishen von Hemden ermittelt. Die Verbrauchszahlen sind für den jeweiligen Betrieb individuell zu betrachten.
Beispielhafter Stromverbrauch für das Waschen und Finishen von Obergarderobe (Hemden):
Beispielhafter Stromverbrauch für das Waschen und Finishen von Obergarderobe (Hemden):
 |
| Energieverbrauch Hemd |
| Copyright: HWK Hamburg |
DRUCKEN
Energieintensive Maschinen und Anlagen

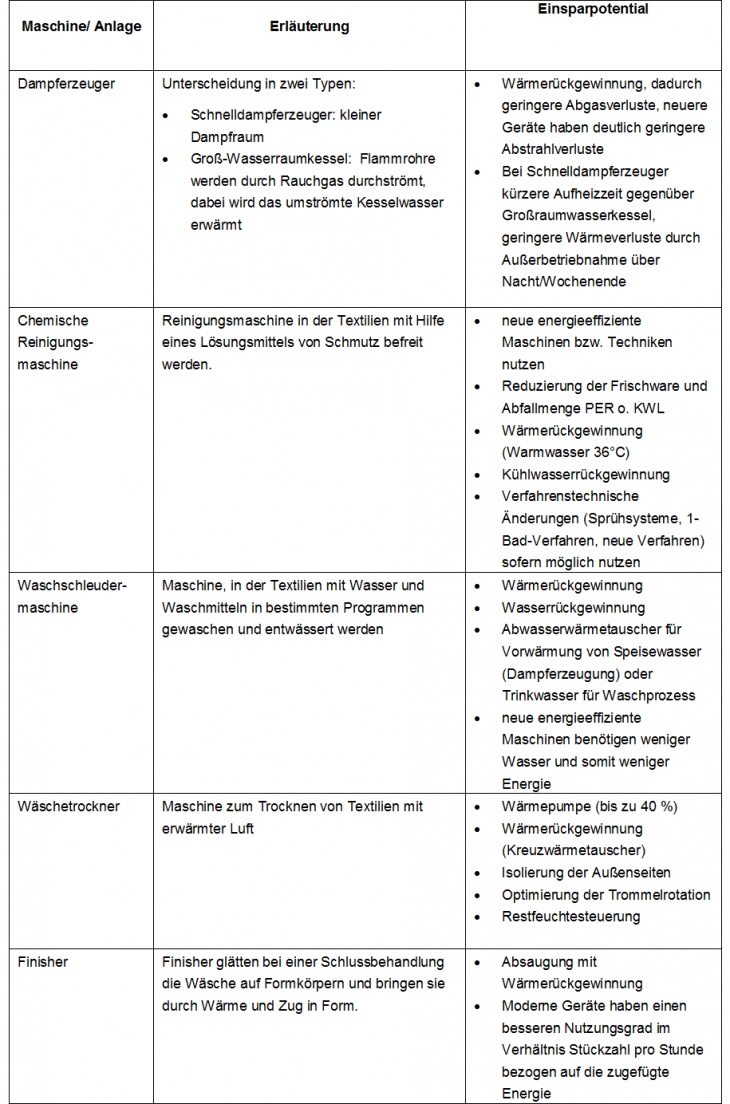

Die folgende Übersichtstabelle führt die wichtigsten energieintensiven Maschinen und Anlagen des Textilreinigergewerbes auf:
 |
| Übersicht |
| Copyright: ZEWU |
DRUCKEN
Dampferzeugung
Die Prozesswärmeversorgung in Wäschereien und Textilreinigungen erfolgt entweder über:
Die zentrale Wärmeversorgung/ Dampferzeugung ist überwiegend bei größeren Wäschereibetrieben oder Textilreinigungsbetrieben anzutreffen.
- zentrale Dampferzeugungsanlage, durch fossile Brennstoffe (Erdgas oder Erdöl) oder über Strom
- dezentrale Dampferzeugung, durch Strom, d.h. jede Maschine hat eine eigene Dampferzeugung bzw. Einzelbeheizung
Die zentrale Wärmeversorgung/ Dampferzeugung ist überwiegend bei größeren Wäschereibetrieben oder Textilreinigungsbetrieben anzutreffen.
 |

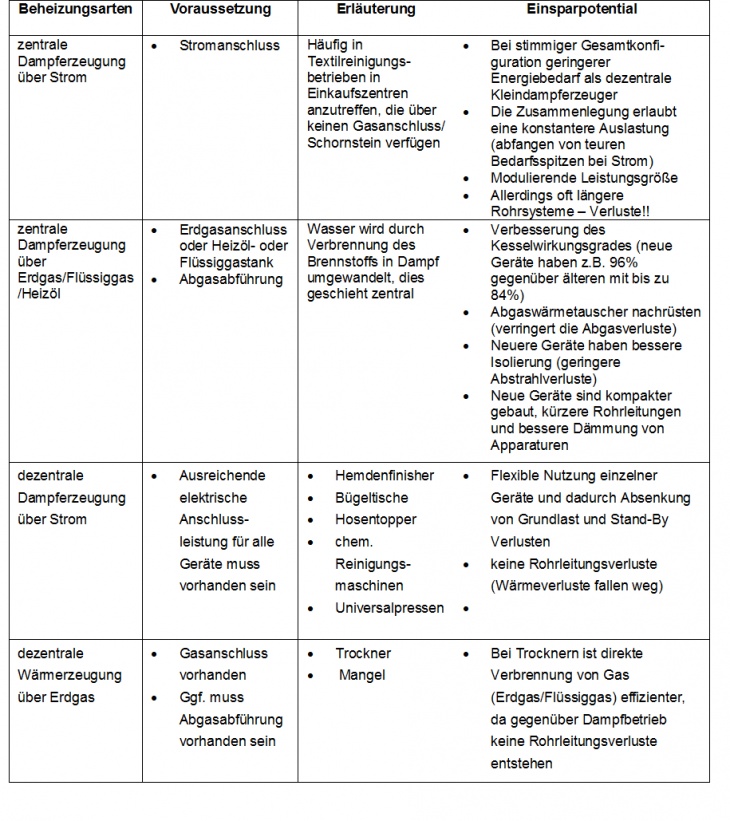

| Beheizungsarten |
| Copyright: HWK Hamburg |
 |
| elektr. Dampferzeuger |
| Copyright: HWK Hamburg |
Rein stromgeführte Textilreinigungen können unter bestimmten Voraussetzungen bei den Reinigungsprozessen und den Tagesabläufen der Produktion energetisch besser gestellt sein, wenn sie über eine dezentrale Dampferzeugung verfügen. So können die Geräte je nach Arbeitsanfall einzeln und bedarfsgerecht eingesetzt werden. Damit wird eine Reduzierung der Grundlast ermöglicht und eine Energieeinsparung erreicht. Je nach Leistungsbedarf wird nur die benötigte Dampfmenge zur Verfügung gestellt.
Als Energieträger für die Dampferzeugung werden in Textilreinigungsbetrieben Erdgas, Heizöl oder Strom eingesetzt. Bei dem Einsatz elektrisch betriebener Kessel sollten Lastspitzen bei gleichzeitigem Gebrauch mit anderen energieintensiven Maschinen vermieden werden, da es hierdurch zu zusätzlichen Kosten bei der Stromabrechnung kommen kann.
Die Dampferzeugung erfolgt über Schnelldampferzeuger meist zur Erzeugung kleiner bis mittlerer Dampfmengen oder über Großwasserraumkessel (siehe nächster Abschnitt). Zur Erhöhung der erzeugten Dampfmenge kann ein zusätzlicher Dampferzeuger installiert werden. Hierbei ist zu berücksichtigen, dass für jeden gasbefeuerte Dampferzeuger ein separater Abgasschornsteinzug benötigt wird. Für die Lebensdauer der Gesamtanlage ist die Fahrweise des Speisewasserbehälters mit einer Temperatur größer 80 °C sehr wichtig. Wird viel Kondensat aus Dampfverbrauchern, die mit hohen Temperaturen arbeiten (Mangel, Trockner, Finisher), in den Speisewasserbehälter zurückgeführt, kann die Temperatur des Speisewassers auf über 100 °C ansteigen. Dieser Temperaturanstieg ist auch beim Auftreten eines Defekts am Kondensatableiter zu beobachten. Dabei geht Wärmeenergie - in Form von Dampf - ungenutzt in den Kondensatableiter und steht dem eigentlichen Verbraucher nicht zur Verfügung. Durch regelmäßige Wartung des Dampfnetzes kann dieses Risiko minimiert werden.
Ansätze für Einsparmöglichkeiten im Bereich Dampf-/ Wärmeerzeugung:
 |
| Einsparmöglichkeiten |
| Copyright: HWK Hamburg |
DRUCKEN
Großwasserraumkessel
Großwasserraumkessel sind häufig in Wäschereien anzutreffen, da sie große Mengen Dampf erzeugen können. Die andere Bezeichnung - Flammrohr-Rauchrohrkessel - beschreibt besser ihre Funktion. Die Rohre werden innen von Rauchgasen durchströmt und aussen von Kesselwasser umströmt. Eingesetzt werden die Kessel überall wo Heißwasser oder Dampf in gleichbleibend guter Qualität benötigt wird. Im zylindrisch liegenden Druckkörper sind Flammrohr, innenliegende wasserumspülte hintere Rauchgaswendekammer, erster Rauchrohrzug und zweiter Rauchrohrzug strömungsoptimiert angeordnet. Großwasserraumkessel haben immer genügend Dampfvorrat, auch während plötzlicher Verbrauchsspitzen.
Typische Merkmale dieser Kesselanlagen sind, neben geringeren Betriebskosten:
• Geringe Abgasverluste; mit Abgaswärmerückgewinnungsmodulen wird eine optimale Brennstoffnutzung erreicht
• Abstrahlungsverluste sehr gering, durch hochwertige Wärmeisoliermatten und spezielle Wärmedämmstoffe
• Einrichtungen zur Brennstoffverbrauchsminderung
Bei optimalem Betrieb ergeben sich folgende Nutzen für den Anlagenbetreiber:
• Schadstoffreduzierte Verbrennung
• Geräuscharmer und umweltschonender Betrieb
• Weniger Brennstoff- und Stromverbrauch
• Weniger Verschleiß
Typische Merkmale dieser Kesselanlagen sind, neben geringeren Betriebskosten:
• Geringe Abgasverluste; mit Abgaswärmerückgewinnungsmodulen wird eine optimale Brennstoffnutzung erreicht
• Abstrahlungsverluste sehr gering, durch hochwertige Wärmeisoliermatten und spezielle Wärmedämmstoffe
• Einrichtungen zur Brennstoffverbrauchsminderung
Bei optimalem Betrieb ergeben sich folgende Nutzen für den Anlagenbetreiber:
• Schadstoffreduzierte Verbrennung
• Geräuscharmer und umweltschonender Betrieb
• Weniger Brennstoff- und Stromverbrauch
• Weniger Verschleiß
 |
| Wasserraumkessel |
| Copyright: www.gewerbegas.online.de |
 |
| Schnelldampferzeuger |
| Copyright: http://jumag.de/de/dampferzeuger/oel-gasbefeuerte-dampferzeuger |
DRUCKEN
Chemische Reinigung
Die Chemische Reinigung bezeichnet das Reinigen von Textilien in einem Lösungsmittel frei von Wasser. Sie ist die bisher üblichste Form der professionellen Textilreinigung und besitzt eine hervorragende Reinigungsleistung. Viele Textilien, insbesondere solche, in denen unterschiedliche Stoffarten verarbeitet sind, wie z.B. Herrenanzüge, Damenkostüme oder Mäntel, lassen sich nur bedingt mit Wasser oder wässrigen Waschlösungen reinigen, da sie sich hierbei verformen oder ihre Farbe verlieren können. Das bekannteste und weltweit am meisten eingesetzte Lösungsmittel in Textilpflegebetrieben ist Tetrachlorethen, bekannter unter der Abkürzung PER (Perchlorethylen). Als Chlorkohlenwasserstoff ist es umwelt- und gesundheitsgefährdend. Aus diesem Grund muss es im geschlossenen Kreislauf verwendet werden. Seit Anfang der 1990er Jahre wird auch Kohlenwasserstoff-Lösungsmittel (KWL) eingesetzt. Es ist eine halogenfreie farblose Flüssigkeit mit einem Flammpunkt zwischen 55 und 65 °C, weshalb sowohl bei der Anwendung als auch bei der Anlagentechnik besondere Sicherheitsvorkehrungen zu beachten sind (Brandgefahr!).
Die Bauteile mit dem höchsten Energiebedarf sind (bei Bad-Reinigungsmaschinen) die Bestandteile des Trocknungkreislaufes und der Destillation. Hinzu kommt noch die Antriebsenergie für andere elektrische Verbraucher wie Pumpen oder Trommelantrieb, welche im Vergleich aber weniger ins Gewicht fallen. Reinigungsmaschinen, welche ein Sprühsystem verwenden, kommen mit weniger Lösemittelinhalt und ohne Destillation aus. Auch gibt es weitere Bad-Verfahren, die ohne Destillation oder mit einer Teildestillation auskommen. Durch den Einsatz neuerer Reinigungsmittel auf Silikonbasis oder auch komprimiertes Kohlendioxid wird eine umweltfreundlichere chemische Reinigung ermöglicht. Jedoch ist zu beachten, dass nicht jedes neue/alternative Lösemittel auch zwangsläufig energetisch günstiger ist[1] .
Die Bauteile mit dem höchsten Energiebedarf sind (bei Bad-Reinigungsmaschinen) die Bestandteile des Trocknungkreislaufes und der Destillation. Hinzu kommt noch die Antriebsenergie für andere elektrische Verbraucher wie Pumpen oder Trommelantrieb, welche im Vergleich aber weniger ins Gewicht fallen. Reinigungsmaschinen, welche ein Sprühsystem verwenden, kommen mit weniger Lösemittelinhalt und ohne Destillation aus. Auch gibt es weitere Bad-Verfahren, die ohne Destillation oder mit einer Teildestillation auskommen. Durch den Einsatz neuerer Reinigungsmittel auf Silikonbasis oder auch komprimiertes Kohlendioxid wird eine umweltfreundlichere chemische Reinigung ermöglicht. Jedoch ist zu beachten, dass nicht jedes neue/alternative Lösemittel auch zwangsläufig energetisch günstiger ist[1] .
 |
| chem. Reinigungsmaschine |
| Copyright: Multimatic - http://www.multimatic.de/produkte#!/reinigungsmaschinen/kwl/topline |
 |
| Rückansicht chem. RM |
| Copyright: Multimatic - http://www.multimatic.de/produkte#!/reinigungsmaschinen/kwl/topline |
Technische Bauteile
Eine klassische Textilreinigungsmaschine besteht aus drei Funktionselementen: Schmutzentfernung, Lösungsmittelreinigung und Trocknung. Als Reinigungsmittel kommen meist PER oder KWL zum Einsatz. Dieses wird zum Reinigen in die Trommel gepumpt und während des Reinigungsvorganges über einen Filter umgewälzt. Anschließend wird das verschmutzte Lösungsmittel in einer Destillationseinheit durch Wärmezufuhr vom Schmutz getrennt. Nach Abkühlung steht das saubere Lösungsmittel wieder zur Verfügung. Im nächsten Schritt werden die Textilien in der Trommel getrocknet. Durch die Erwärmung der Trommelluft wird dafür gesorgt, dass Lösungsmittelreste verdampfen und anschließend durch Abkühlung wieder in flüssigem Zustand dem Lösungsmitteltank zugeführt werden. Der Prozess findet in einem geschlossenen System statt. Lösungsmittelemissionen werden dadurch nicht vollständig vermieden. Daher sind jährliche Messungen vorgeschrieben. Die Massenkonzentration an Lösungsmittel in der Trommel darf einen Wert von 2 g/m³ bei PER und 5 g/m³ bei KWL nicht überschreiten. Neuanlagen müssen über eine laufende Messtechnische Einrichtung verfügen, die dies sicherstellt. Um zu verhindern, dass der Trocknungsprozess vorzeitig unterbrochen wird und noch nicht verdampfte Lösungsmittelreste entweichen können, haben moderne Reinigungsmaschinen außerdem eine automatische Freigabe für die Türöffnung.
Für die Beheizung der Trocknung und Destillation werden Dampf oder Strom eingesetzt[2] .
Anlagen können mit Wassersparanlagen oder Anlagen zur Wasserrückgewinnung kombiniert werden.
Ansätze für Einsparmöglichkeiten:
- Maschine sollte möglichst immer voll beladen werden
- Reinigungsprogramm gemäß Verschmutzungsgrad, technische Möglichkeit energetisch günstig auswählen
- Lösemittelniveaus optimieren
- Trocknungszeiten durch Wartungsarbeiten verkürzen
- Destillationsschlamm rechtzeitig abpumpen
- Energieverbräuche/Chargenzeiten protokollieren
- Die Ersatzbeschaffung neuerer Maschinentechnik sollte regelmäßig geprüft werden, da ältere Maschinen meist mehr Energie, Lösemittel und Kühlwasser benötigen.
- Wärmerückgewinnung nutzen: warmes Abwasser kann über Wärmetauscher Frischwasser erwärmen
- Wasserrückgewinnung nutzen: Das saubere Prozesswasser kann in einem Sammelbehälter aufgefangen und im Waschprozess genutzt werden. Es fallen im Mittel 350 Liter je Charge an.
- Dosiereinrichtung nutzen: Reinigungsverstärker werden grammgenau zugesetzt
[2] = Quelle: http://www.gewerbegas-online.de/fileadmin/user_upload/dokumente/Gewerbesteckbriefe-Textilreinigung-07_10_10.pdf
DRUCKEN
Nassreinigung
 |
| Waschschleudermaschine |
| Copyright: www.treysse-waeschereitechnik.de |
Bei der sog. Nassreinigung wird Wasser als Schmutzlöser eingesetzt. Nassreinigungsmaschinen arbeiten textilschonender und umweltfreundlicher als entsprechende Haushaltsgeräte. Ermöglicht wird dies durch größere Waschtrommeln, geringere Trommelbewegungen und genau auf die Textilien abgestimmte Pflegeprogramme. Die Nassreinigung eignet sich laut Deutschem Textilreinigungsverband in erster Linie für waschbare Textilien und solche, die mit dem Pflegesymbol "W in einem Kreis" gekennzeichnet sind. Oftmals lassen sich aber auch Kleidungsstücke erfolgreich mit diesem Verfahren reinigen, die laut Pflegekennzeichnung nicht waschbar sind. Empfehlenswert ist die Nassreinigung darüber hinaus u.a. für großvolumige Heimtextilien wie Kissen, Decken oder Vorhänge.
Die Abwässer einer Nassreinigungsmaschine belasten die Umwelt deutlich weniger als handelsübliche Waschmaschinen, da die zur Reinigung verwendeten Tenside nicht nur biologisch gut abbaubar, sondern auch alkalifrei sind, keine optischen Aufheller oder Bleichmittel enthalten, und die Abwässer zudem höchstens handwarm in die Kanalisation eingeleitet werden. Für Nassreinigungsmaschinen, die darüber hinaus besonders energieeffizient arbeiten und nicht mehr als zwölf Liter Wasser pro Kilogramm Hose, Gardine oder Anorak verbrauchen, können Textilreinigungen in Deutschland vom Umweltbundesamt das Öko-Siegel „Blauer Engel“ (RAL-42 104) erhalten[1] .
Waschschleudermaschinen können neben dem "herkömmlichen" Waschen auch zur Nassreinigung eingesetzt, sofern sie die technischen Voraussetzungen hierfür erfüllen. Sie besitzen leistungsfähigere Motoren und ein höheres Ladevolumen als Haushaltsmaschinen. Das Waschgut wird in der Trommel ohne Umladen gewaschen und geschleudert. Als Schmutzlösemittel wird Wasser genutzt, welchem je nach zu reinigendem Textil unterschiedliche Chemikalien zugegeben werden, um das Reinigungsergebnis zu verbessern. Frontal zu beladende Waschschleudermaschinen werden häufig mit Strom beheizt, können aber auch mit Dampf oder direkt mit Warmwasser gespeist werden.
Die Abwässer einer Nassreinigungsmaschine belasten die Umwelt deutlich weniger als handelsübliche Waschmaschinen, da die zur Reinigung verwendeten Tenside nicht nur biologisch gut abbaubar, sondern auch alkalifrei sind, keine optischen Aufheller oder Bleichmittel enthalten, und die Abwässer zudem höchstens handwarm in die Kanalisation eingeleitet werden. Für Nassreinigungsmaschinen, die darüber hinaus besonders energieeffizient arbeiten und nicht mehr als zwölf Liter Wasser pro Kilogramm Hose, Gardine oder Anorak verbrauchen, können Textilreinigungen in Deutschland vom Umweltbundesamt das Öko-Siegel „Blauer Engel“ (RAL-42 104) erhalten[1] .
Waschschleudermaschinen können neben dem "herkömmlichen" Waschen auch zur Nassreinigung eingesetzt, sofern sie die technischen Voraussetzungen hierfür erfüllen. Sie besitzen leistungsfähigere Motoren und ein höheres Ladevolumen als Haushaltsmaschinen. Das Waschgut wird in der Trommel ohne Umladen gewaschen und geschleudert. Als Schmutzlösemittel wird Wasser genutzt, welchem je nach zu reinigendem Textil unterschiedliche Chemikalien zugegeben werden, um das Reinigungsergebnis zu verbessern. Frontal zu beladende Waschschleudermaschinen werden häufig mit Strom beheizt, können aber auch mit Dampf oder direkt mit Warmwasser gespeist werden.
 |
| Trennwand Waschschl.M. |
| Copyright: www.Kannegiesser.de |
Eine andere Bauart ist die Trennwand-Waschschleudermaschine, sie wird meist von vorn beladen und auf der gegenüber liegenden Seite entladen, um die Abläufe und Hygiene im Reinigungsbetrieb zu optimieren. Je nach Maschinengröße hat diese Bauart von Durchladewaschmaschine eine, zwei (Pullman) oder drei Kammern (y-Teilung), somit wird das Be- und Entladen der Wäsche erleichtert. Trennwand-Waschschleudermaschinen werden auch mit Strom bzw. Dampf direkt beheizt oder mit Warmwasser gespeist. Die Heizleistung liegt meist bei 7,5 bis 65 kW. Sie können mit bis zu 240 kg Textilien befüllt werden und sind je nach verbauten Komponenten auch für die Nassreinigung von Textilien geeignet.
Ansätze für Einsparmöglichkeiten der Nassreinigung:
- Optimale Beladung und optimale dem Textil angepasste Waschzeiten wählen
- Wasserverlust über das Ablaufventil kontrollieren
- Energieverbräuche protokollieren
- Automatische Dosieranlagen verringern den Chemikalienbedarf, da sie Waschzusätze grammgenau dosieren
- Neue Geräte haben eine bessere Schleuderleistung und somit eine geringere Restfeuchte der Textilien
DRUCKEN
Wäschetrockner
Trockner werden in der Textilreinigungsbranche zum Antrocknen oder Volltrocknen von Textilien eingesetzt. Die Beheizung kann durch Strom, Dampf oder Gas direkt beheizt erfolgen. Grundsätzlich können sie in zwei Bauarten unterschieden werden, Ablufttrockner und Kondensationstrockner. Laut BDEW befindet sich bei beiden Typen die zu trocknende Wäsche in einer horizontal umlaufenden Trommel. In ihr wird die Wäsche stetig umgewälzt, um so eine große wirksame Oberfläche der Wäsche zu erzielen. Die erwärmte Luft wird durch die feuchte Wäsche geleitet und ist in der Lage die Feuchtigkeit der Wäsche bis zur Sättigungsgrenze der Luft aufzunehmen. Diese feuchte Luft passiert anschließend ein Flusensieb und wird je nach Geräteart durch Kondensation des gebundenen Wassers getrocknet (häufig in Privathaushalten) oder ins Freie abgeleitet (häufig im Gewerbe).
Ansätze für Einsparmöglichkeiten:
Ansätze für Einsparmöglichkeiten:
- Gegebenenfalls Restfeuchtesteuerung zur Trockenzeitbegrenzung nutzen
- Optimale Beladung und dem Textil angepasste Trocknungszeiten wählen
- Durch regelmäßige Wartungsarbeiten kein verlängern der Trocknungszeiten
- Wärmepumpe: Durch die eingesetzte Wärmepumpe können bis zu 40 Prozent elektrische Energie gegenüber Kondensationstrocknern eingespart werden[1] .
- Umluft-Rückgewinnung: Hier wird ein Großteil der Abluft recycelt. Nur die feuchte Luft wird nach außen abgeführt und die warme Trockenluft wird mit Frischluft über die Heizung erneut dem Trocknungsprozess zugeführt. Dies spart Energie, da weniger zugeheizt werden muss.
- Kreuzstromwärmetauscher: Bei Ablufttrockner kann dadurch die Zuluft vorgewärmt werden.
- Über Kreuzstromplattenwärmetauscher kann zudem die Wärmeenergie des Wassers genutzt werden →Prinzip der Wärmerückgewinnung hier
 |
| Wäschetrockner |
| Copyright: Miele |
DRUCKEN
Finisher
Finisher sollen bei der Schlussbehandlung die Wäsche glätten und in Form bringen. Die Fasern werden zunächst durch Dampf zum Quellen gebracht und geschmeidig gemacht, damit sich Spannungen lösen. Unter Einwirkung von Wärme und gleichmäßig wirkenden Streckkräften, erfolgt eine Glättung der Gewebestruktur. Beim Finish-Prozess gehen Glätten und Trocknen ineinander über, wobei nahezu bis zum Prozessende Feuchtigkeit vorhanden bleibt, um Übertrocknungen, Nahtkrumpfungen und Farbumschläge zu verhindern. Typische Finisher sind Hosentopper und Universal- oder Puppen-Finisher. Hierbei werden die zu behandelnden Textilien auf Formkörper aufgezogen und mittels Dampf, Heißluft oder Wärme geglättet, geformt und getrocknet. Zum Schluss der Behandlung werden sie mit Luft gekühlt, um das Ergebnis zu fixieren.
Ansätze für Einsparmöglichkeiten:
Ansätze für Einsparmöglichkeiten:
- Neue Geräte haben eine optimierte Dampfführung und besitzen eine besser isolierte Gerätehülle. Dadurch verringern sich die Abstrahlungsverluste.
- Integrierte Wärmerückgewinnung
 |
| Textilreinigung Hemdenfinisher |
| Copyright: HWK Hamburg |
DRUCKEN
Mangeln
 |
| Muldenmangel |
| Copyright: Treysse Wäscherei-und Reinigungstechnik GmbH |
Ansätze für Einsparmöglichkeiten:
- Bei einer Ersatzinvestition für eine fremddampfbeheizte Mangel sollte eine direktgasbefeuerte Mangel eingesetzt werden, damit Leitungsverluste vermieden werden.
- Weitere Möglichkeit bei gas- und dampfbetriebenen Mangeln: Abluftwärmenutzung oberhalb der Mangel; Nebeneffekt: Durch Nutzung der warmen Abluft wird ein besseres Arbeitsplatzklima erzeugt
DRUCKEN
Wäschepresse
Zum Trocknen und Glätten in guter Qualität werden in Textilreinigungsbetrieben Pressen eingesetzt. Sie können für unterschiedliche Wäschestücke wie z.B. Hosen, Tischtücher oder auch Kragen und Manschetten von Hemden genutzt werden. Das Wäschestück wird auf die Bügelfläche gelegt und anschließend unter dem Druck der heißen Pressplatte geglättet. Je nach benötigter Qualität werden die Textilien evtl. noch einmal gebügelt oder gefinisht.
Ansätze für Einsparmöglichkeiten:
Ansätze für Einsparmöglichkeiten:
- Zum Beheizen sollte bei vorhandenen Versorgungsleitungen und Abgasschächten besser Gas statt elektrischer Energie eingesetzt werden (besserer Primärenergiewirkungsgrad und Energiekosteneinsparung).
- Neue Geräte haben eine besser isolierte Gerätehülle und somit geringere Abstrahlungsverluste
 |
| Kragen- und Manschettenpresse |
| Copyright: Kannegiesser |
 |
| Universalpresse |
| Copyright: Kannegiesser |
DRUCKEN
Bügeltische
 |
| Bügeltisch |
| Copyright: Veit |
Bügeltische werden zum manuellen Bügeln von Kleidungsstücken genutzt. Sie bestehen aus einem Bügeleisen und einem Tisch mit Absaug- und Blasfunktion. Durch das Ansaugen wird ein Verrutschen der zu bügelnden Wäsche verhindert, während gleichzeitig der kondensierende Dampf abgesaugt wird. Viele Bügeltische besitzen zusätzlich eine beheizbare Tischplatte, um die Bügelfläche zu trocken, falls nicht die gesamte Kondenswassermenge abgesaugt werden kann. Der Dampf für das Bügeleisen wird meistens in einem Schnelldampferzeuger direkt am Bügeltisch oder über Dampfleitungen von einem zentral aufgestellten Dampferzeuger erzeugt. Durch den Dampf quellen - wie beim Finishen - die Fasern auf und werden so geschmeidig gemacht, damit sich Spannungen lösen. Unter Einwirkung von Wärme und Druck durch das Bügeleisen erfolgt eine Glättung der Gewebestruktur. Danach muss noch eine geringe Zeit weiter abgesaugt werden, um die Restfeuchtigkeit aus dem Kleidungsstück zu ziehen. Wenn der Stoff kalt ist, ist das Bügelergebnis fixiert.
Ansätze für Einsparmöglichkeiten:
Ansätze für Einsparmöglichkeiten:
- optimale Dampfzugabe über Bügeleisen
- gute Isolation der Dampferzeuger-Kesselkörper
- Einsatz neuerer energieeffizienter Geräte
DRUCKEN
Detachur
Vordetachur: Die Wäsche wird nach Farbe, Empfindlichkeit und Art der Flecken sortiert. Anschließend werden alle wasserlöslichen Flecken mit Vordetachiermitteln entfernt. Dieser Arbeitsschritt ist nach wie vor Handarbeit. Auf einem Lochbrett werden mit einem geeigneten Detachiermittel und Wasser die Flecken aus dem Gewebe ausgeklopft (niemals gerieben).
Nachdetachur: Einige Flecken sind erst nach der Reinigung zu sehen oder besonders hartnäckig; diese werden in der Nachdetachur entfernt.
Nachdetachur: Einige Flecken sind erst nach der Reinigung zu sehen oder besonders hartnäckig; diese werden in der Nachdetachur entfernt.
 |
| Detachiertisch |
| Copyright: Veit |
DRUCKEN
Ergänzende Verbraucher in Wäschereien
Waschstraße
Größere Wäschereien - etwa in Krankenhäusern - verfügen zum Teil über Waschstraßen mit mehreren Waschkammern. Die Wäsche wird hierbei taktweise von einer Kammer in die nächste befördert bis zur mechanischen Entwässerung in einer Presse oder Zentrifuge.
Die Tagesleistung beträgt meist deutlich mehr als 10 Tonnen Wäsche. Bei Waschstraßen ist es sinnvoll, eine Abwasserwärmenutzungsanlage zu integrieren, da die im warmen Abwasser enthaltene Energie der Trinkwassererwärmung für den Waschprozess zugeführt werden kann. Die nutzbare Temperatur liegt bei ca. 30 °C.
Größere Wäschereien - etwa in Krankenhäusern - verfügen zum Teil über Waschstraßen mit mehreren Waschkammern. Die Wäsche wird hierbei taktweise von einer Kammer in die nächste befördert bis zur mechanischen Entwässerung in einer Presse oder Zentrifuge.
Die Tagesleistung beträgt meist deutlich mehr als 10 Tonnen Wäsche. Bei Waschstraßen ist es sinnvoll, eine Abwasserwärmenutzungsanlage zu integrieren, da die im warmen Abwasser enthaltene Energie der Trinkwassererwärmung für den Waschprozess zugeführt werden kann. Die nutzbare Temperatur liegt bei ca. 30 °C.
 |
| Waschstraße |
| Copyright: Kannegiesser |
Andere Maschinen und Anlagen
Wichtige ergänzende Einsparmöglichkeiten in größeren Umfang ergeben sich bei Lüftungs- und Klimaanlagen (Einsparmöglichkeit in Wäschereien bis 15 %), der Beleuchtung (Einsparmöglichkeit durch LED-Technik bis 50 %) sowie durch Dämmung von Dampfrohrleitungen und Speisewassertanks.

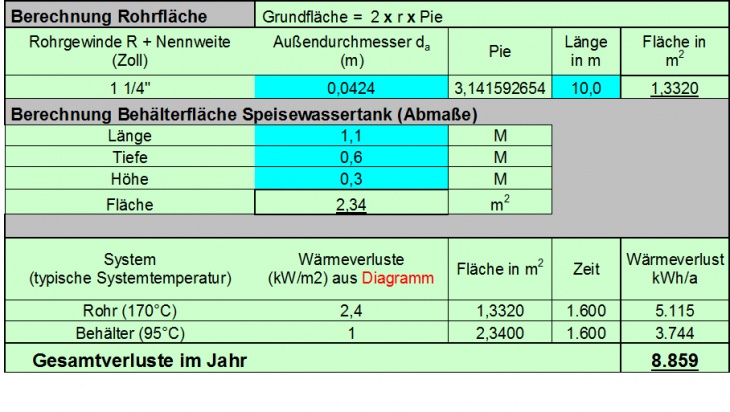

Eigene Beispielrechnungen haben ergeben, dass bei nicht isolierten Rohrleitungen und Speisewasserbehältern in der Dampftechnik hohe Verluste auftreten:
Wichtige ergänzende Einsparmöglichkeiten in größeren Umfang ergeben sich bei Lüftungs- und Klimaanlagen (Einsparmöglichkeit in Wäschereien bis 15 %), der Beleuchtung (Einsparmöglichkeit durch LED-Technik bis 50 %) sowie durch Dämmung von Dampfrohrleitungen und Speisewassertanks.
Eigene Beispielrechnungen haben ergeben, dass bei nicht isolierten Rohrleitungen und Speisewasserbehältern in der Dampftechnik hohe Verluste auftreten:
 |
| Verluste Dampftechnik |
| Copyright: HWK Hamburg |
In den meisten Fällen rechnet sich eine nachträgliche Isolierung mit geeignetem Isoliermaterial (hohe Temperaturen bis 170 ° C) innerhalb eines Jahres.
Weiterhin finden sich in den meisten Textilreinigungen ergänzende kleinere Anlagen, mit denen Energieeinsparungen zu erzielen sind. Hierzu gehören Kleingeräte wie Detachiertische, Druckluftkompressoren, Faltmaschinen, Folieneinpackgeräte und Garderobenbänder.
Weiterhin finden sich in den meisten Textilreinigungen ergänzende kleinere Anlagen, mit denen Energieeinsparungen zu erzielen sind. Hierzu gehören Kleingeräte wie Detachiertische, Druckluftkompressoren, Faltmaschinen, Folieneinpackgeräte und Garderobenbänder.
DRUCKEN
Arbeits- und Gesundheitsschutz
Für Arbeitnehmerschutz, Arbeitssicherheit und Gesundheitsvorsorge in den Betrieben ist die Berufsgenossenschaft Energie Textil Elektro Medienerzeugnisse (BG ETEM) zuständig.
Die Arbeitsstättenverordnung (ArbStättV) soll Beschäftigte in Arbeitsstätten schützen sowie Arbeitsunfälle und Berufskrankheiten vermeiden. Sie finden die ArbStättV hier
Zu den einzelnen Themen der Arbeitsstättenverordnung gibt es Technische Regeln für Arbeitsstätten (ASR). Darin werden die Forderungen der Arbeitsstättenverordnung im Detail konkretisiert. SIe finden die unterschiedlichen ASR hier
Die ASR A3.4 zum Beispiel befasst sich mit dem Thema Beleuchtung und nennt konkrete Werte für die Beleuchtung am Arbeitsplatz, nachzulesen hier
Beim Umgang mit Textilreinigungsmaschinen mit dem Lösemittel Perchlorethylen (PER) sind die Anforderungen der 2. BImSchV vom 10. Dezember 1990 einzuhalten. Für das Kohlenwasserstofflösemittel (KWL) gelten die Anforderungen in der 31. BImSchV vom 21.8.2001. Aktuell geltende Anforderungen sollten individuell von den Fachverbänden und Innungen abgefragt werden.
Es besteht Brandgefahr, wenn Kleidungsstücke ohne Abkühlphase aus dem Trockner genommen werden.
Die Arbeitsstättenverordnung (ArbStättV) soll Beschäftigte in Arbeitsstätten schützen sowie Arbeitsunfälle und Berufskrankheiten vermeiden. Sie finden die ArbStättV hier
Zu den einzelnen Themen der Arbeitsstättenverordnung gibt es Technische Regeln für Arbeitsstätten (ASR). Darin werden die Forderungen der Arbeitsstättenverordnung im Detail konkretisiert. SIe finden die unterschiedlichen ASR hier
Die ASR A3.4 zum Beispiel befasst sich mit dem Thema Beleuchtung und nennt konkrete Werte für die Beleuchtung am Arbeitsplatz, nachzulesen hier
Beim Umgang mit Textilreinigungsmaschinen mit dem Lösemittel Perchlorethylen (PER) sind die Anforderungen der 2. BImSchV vom 10. Dezember 1990 einzuhalten. Für das Kohlenwasserstofflösemittel (KWL) gelten die Anforderungen in der 31. BImSchV vom 21.8.2001. Aktuell geltende Anforderungen sollten individuell von den Fachverbänden und Innungen abgefragt werden.
Es besteht Brandgefahr, wenn Kleidungsstücke ohne Abkühlphase aus dem Trockner genommen werden.
DRUCKEN
Glossar und ergänzende Erläuterungen
Perchlorethylen (PER)
Kohlenwasserstoff-Lösemittel (KWL)
Eine Übersicht [2] der physikalischen Eigenschaften gebräuchlicher Lösemittel in Textilreinigungsbetrieben finden Sie hier
- Verbreitung in Deutschland: ca. 70% aller Textilreinigungen
- Verwendung seit vielen Jahrzehnten
- Weltweit größte Verbreitung als Lösemittel in Textilreinigungen
- Optimal für fetthaltige und wachsartige Verschmutzungen
- Ideal für die Pflege von Naturfasern (Wolle, Seide, Leinen), da keine Faserquellung auftritt und somit keine Schädigungen wie Maßveränderungen oder Farbverluste auftreten
- Strenge Umweltauflagen
- Große Erfahrung und umfangreiches technologisches Know-how im Umgang mit diesem Lösemittel
- geschlossene Reinigungssystem[1]
Kohlenwasserstoff-Lösemittel (KWL)
- Verbreitung in Deutschland: ca. 30% aller Textilreinigungen
- Verwendung seit 1993 als Ersatz für FCKW
- Optimal für fetthaltige Verschmutzungen
- Besonders geeignet für empfindliche und feine Textilien sowie für Drucke, Färbungen und nichttextile Bestandteile, die in anderen Lösemitteln nicht beständig sind
- Offene Handhabung zur Vor-/Nachdetachur erlaubt, da wenig flüchtig
- Üblicherweise geschlossenen Reinigungssysteme
Eine Übersicht [2] der physikalischen Eigenschaften gebräuchlicher Lösemittel in Textilreinigungsbetrieben finden Sie hier
[2] = Quelle: 70th Anniversary Factbook; BÖWE Textile Cleaning GmbH
DRUCKEN
